Tête de soudage tube/plaque

Avec les têtes de soudage tube/plaque, il est possible de souder de manière reproductible des tubes dans des plaques tubulaires avec une qualité élevée et constante, avec et sans fil d'apport. Les tubes à souder peuvent être affleurants dans la plaque tubulaire, en retrait, en saillie ou dans une plaque arrière.

RBK 60 S

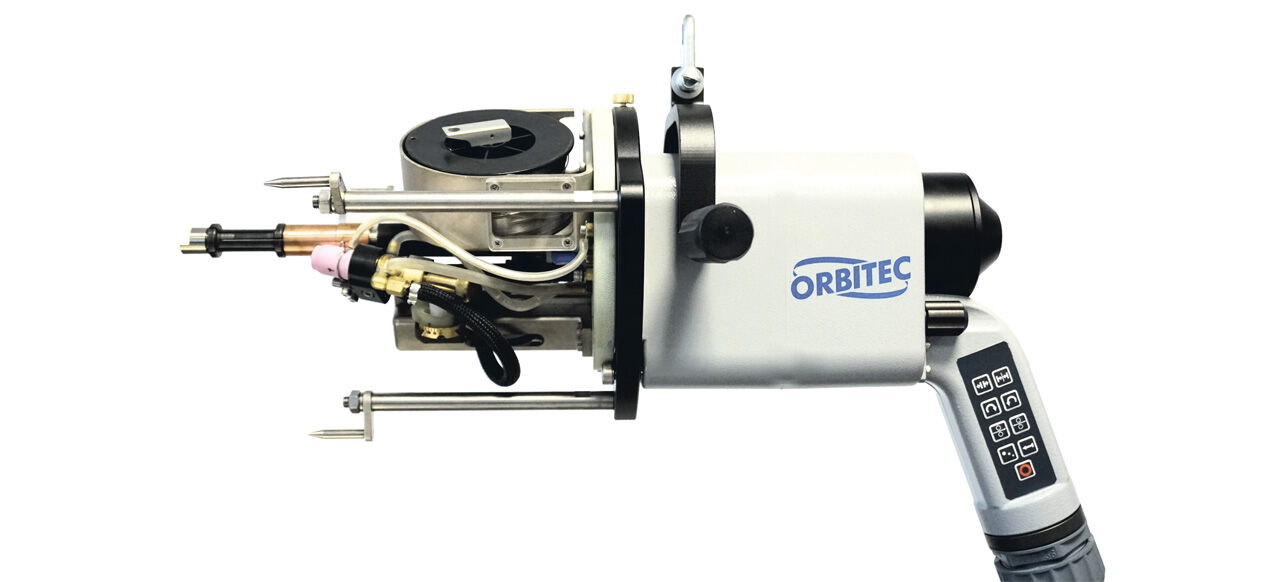

Tête de soudage RBK 60 S

La RBK 60 S est une tête de soudage extrêmement robuste refroidie par eau pour les applications d'échangeurs de chaleur jusqu'à 60 mm de diamètre intérieur en standard, modifiée jusqu'à 99 mm ou 120 mm de diamètre intérieur. La tête est centrée pneumatiquement et est disponible en option avec un dispositif de fil rotatif et/ou un contrôle d'arc (AVC). La tête peut également être utilisée avec un positionneur pneumatique au lieu d'un équilibreur.

Avec centrage pneumatique et pack de tuyaux, 8 m, refroidi à l'eau
Référence 1.3.3702

Avec centrage pneumatique et appareil d’avancement du fil, avec un pack de tuyaux de 8 m, refroidi à l'eau
Référence 1.3.3701

Avec centrage pneumatique, appareil d’avancement du fil et AVC, avec pack de tuyaux de 8 m, refroidi à l'eau
Référence 1.3.3700

demande

Données techniques :

Plage d’application mm\|pouces	DI 9,5-60,5 mm \| 0,374“-2,381“ (en option jusqu’à 99,10 mm \| 3,901“ ou 120 mm \| 4,724“)
Courant de soudage max.	200 A
Moteur du fil	24 V DC
Vitesse de rotation	Max. 5 tr/min
Bobine de fil	1 kg, D100
Diamètre du fil	0,8 - 1,2 mm
Poids sans avance du fil	8 kg
Poids avec avance du fil	10,5 kg
Poids avec avancement du fil/AVC	11 kg

Contenu de la livraison

Tête de soudage
Petit brûleur de pièces d'usure du bruleur et l’électrode au tungstène Ø 2,4 mm
Pack de tuyaux refroidis à l’eau, 8 m

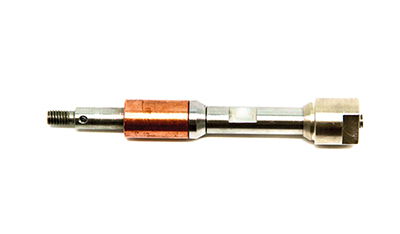

Tige de traction B
Coffret de transport

Avec centrage pneumatique

Avec positionneur pneumatique

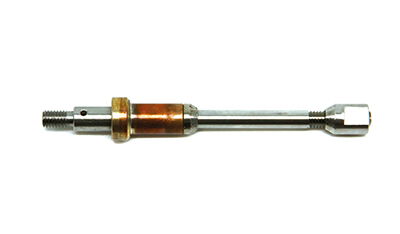

Set de tiges de traction A

Plage d’application 9,5 mm - 19,5 mm
(0,374“ - 0,768 “)

Référence
1.3.3065

demande

Set de tiges de traction B

Plage d’application 19,5 mm - 99,1 mm
(0,768“ - 3,902 “)

Référence
1.3.3069

demande

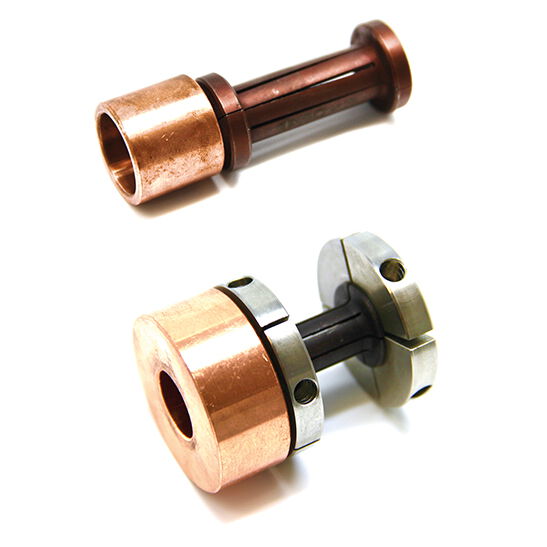

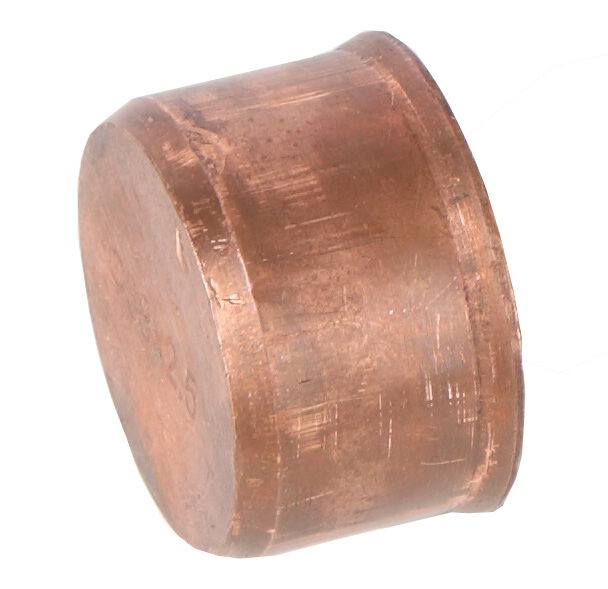

Douille sur ressort pour RBK 60 S

Jusqu’à un DI de 30 mm, les douilles sur ressort sont en acier, pour les plus grands diamètres, 4 mâchoires en acier inoxydables sont également comprises dans le contenu de la livraison.

Référence
Voir tableau ci-dessous

demande

Plage d’application DI

mm	Pouces	Référence
9,5 – 10,5	0,374 – 0,413	1.3.370595
10,5 – 11,5	0,413 – 0,453	1.3.3705105
11,5 – 12,5	0,492 – 0,531	1.3.3705115
12,5 – 13,5	0,634 – 0,673	1.3.3705125
13,5 – 14,5	0,571 – 0,610	1.3.3705135
14,5 – 15,5	0,634 – 0,673	1.3.3705145
15,5 – 16,5	0,610 – 0,650	1.3.3705165
16,1 – 17,1	0,634 – 0,673	1.3.3705161
17,2 – 18,2	0,677 – 0,717	1.3.3705172
18,5 – 19,5	0,728 – 0,768	1.3.3705185
19,5 – 20,5	0,768 – 0,807	1.3.3705195
20,5 – 21,5	0,807 – 0,846	1.3.3705205
21,7 – 22,7	0,854 – 0,894	1.3.3705217
22,4 – 23,4	0,882 – 0,921	1.3.3705224
22,7 – 23,7	0,894 – 0,933	1.3.3705227
23,5 – 24,5	0,925 – 0,965	1.3.3705235
24,5 – 25,5	0,965 – 1,004	1.3.3705245
25,5 – 26,5	1,004 – 1,043	1.3.3705255
26,5 – 27,5	1,043 – 1,083	1.3.3705265
27,0 – 28,0	1,063 – 1,102	1.3.370527
27,5 – 28,5	1,083 – 1,122	1.3.3705275
28,3 – 29,3	1,114 – 1,153	1.3.3705283
28,5 – 29,5	1,122 – 1,161	1.3.3705285
29,0 – 30,0	1,142 – 1,181	1.3.370529
29,5 – 30,5	1,161 – 1,201	1.3.3705295
30,5 – 31,5	1,201 – 1,240	1.3.3705305
31,5 – 32,5	1,240 – 1,280	1.3.3705315
32,5 – 33,5	1,280 – 1,319	1.3.3705325
33,5 – 34,5	1,319 – 1,358	1.3.3705335
34,3 – 35,3	1,358 – 1,390	1.3.3705343
34,5 – 35,5	1,358 – 1,398	1.3.3705345
35,5 – 36,5	1,398 – 1,437	1.3.3705355
36,5 – 37,5	1,437 – 1,476	1.3.3705365
37,5 – 38,5	1,476 – 1,516	1.3.3705375
38,5 – 39,5	1,516 – 1,555	1.3.3705385
39,5 – 40,5	1,555 – 1,594	1.3.3705395
40,5 – 41,5	1,594 – 1,634	1.3.3705405
41,5 – 42,5	1,634 – 1,673	1.3.3705415
42,5 – 43,5	1,673 – 1,713	1.3.3705425
43,5 – 44,5	1,713 – 1,752	1.3.3705435
44,5 – 45,5	1,752 – 1,791	1.3.3705445
45,5 – 46,5	1,791 – 1,831	1.3.3705455
46,5 – 47,5	1,831 – 1,870	1.3.3705465
47,0 – 48,0	1,850 – 1,890	1.3.370547
47,5 – 48,5	1,870 – 1,909	1.3.3705475
48,0 – 49,0	1,890 – 1,929	1.3.370548
49,5 – 50,5	1,949 – 1,988	1.3.3705495
50,5 – 51,5	1,988 – 2,028	1.3.3705505
51,5 – 52,5	2,028 – 2,067	1.3.3705515
52,5 – 53,5	2,067 – 2,106	1.3.3705525
53,5 – 54,5	2,106 – 2,146	1.3.3705535
54,5 – 55,5	2,156 – 2,185	1.3.3705545
55,5 – 56,5	2,185 – 2,224	1.3.3705555
56,0 – 57,0	2,205 – 2,244	1.3.370556
56,5 – 57,5	2,224 – 2,264	1.3.3705565
57,0 – 58,0	2,244 – 2,283	1.3.370557
57,5 – 58,5	2,264 – 2,303	1.3.3705575
58,5 – 59,5	2,303 – 2,343	1.3.3705585
59,5 – 60,5	2,343 – 2,382	1.3.3705595
60,6 – 61,6	2,386 – 2,425	1.3.3705606
61,5 – 62,5	2,421 – 2,461	1.3.3705615
62,5 – 63,5	2,461 – 2,500	1.3.3705625
63,5 – 64,5	2,500 – 2,539	1.3.3705635
64,5 – 65,5	2,539 – 2,579	1.3.3705645
65,5 – 66,5	2,579 – 2,618	1.3.3705655
66,5 – 67,5	2,618 – 2,657	1.3.3705665
67,5 – 68,5	2,657 – 2,697	1.3.3705675
68,5 – 69,5	2,697 – 2,736	1.3.3705685
69,5 – 70,5	2,736 – 2,776	1.3.3705695
70,5 – 71,5	2,776 – 2,815	1.3.3705705
71,5 – 72,5	2,815 – 2,854	1.3.3705715
72,7 – 73,7	2,862 – 2,902	1.3.3705725
73,5 – 74,5	2,894 – 2,933	1.3.3705735
74,5 – 75,5	2,933 – 2,972	1.3.3705745
75,5 – 76,5	2,972 – 3,002	1.3.3705755
76,5 – 77,5	3,012 – 3,051	1.3.3705765
77,5 – 78,5	3,051 – 3,091	1.3.3705775
78,5 – 79,5	3,091 – 3,130	1.3.3705785
79,5 – 80,5	3,130 – 3,169	1.3.3705795
80,5 – 81,5	3,169 – 3,209	1.3.3705805
81,5 – 82,5	3,209 – 3,248	1.3.3705815
82,0 – 83,0	3,228 – 3,268	1.3.370582
82,5 – 83,5	3,248 – 3,287	1.3.3705825
84,5 – 85,5	3,327 – 3,366	1.3.3705845
98,1 – 99,1	3,862 – 3,902	1.3.3705981

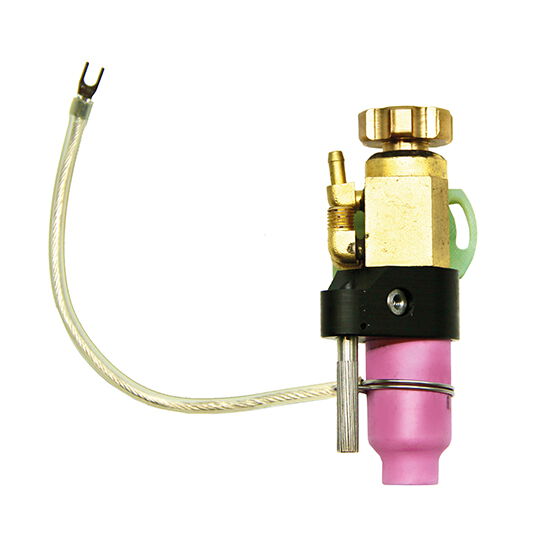

Brûleur, grand, pour électrode RBK 60 S de 3,2 mm

Référence
1.3.3708

demande

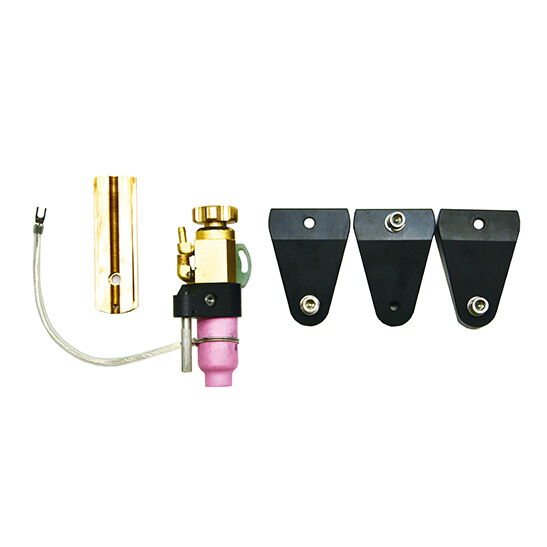

Kit d’extension pour RBK 60 S pour DI de plus de 60 mm

Référence
1.3.3707

demande

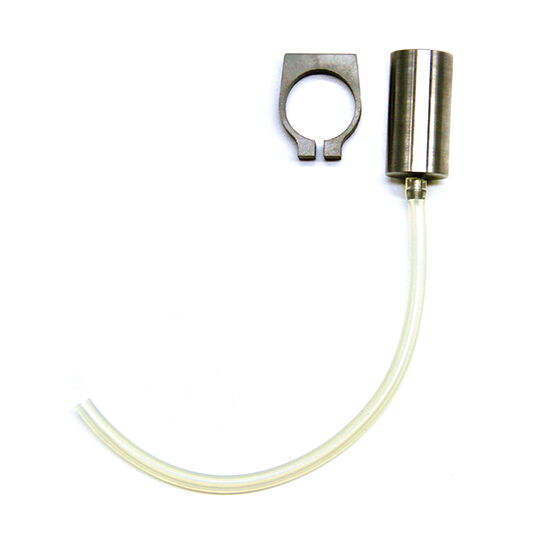

Set de buses trainées pour RBK 60 S

(uniquement pour grand brûleur montable)

Référence
1.3.3052

demande

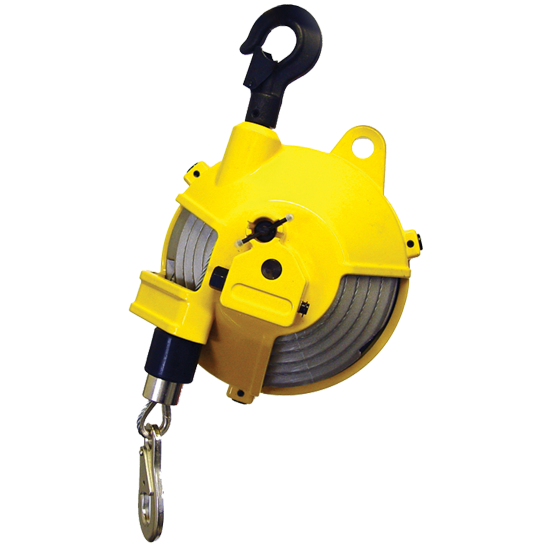

Équilibreur

4,5 - 9 kg
Référence 1.2.3617

9 - 15 kg
Référence 1.2.3614

15 - 22 kg
Référence 1.2.3615

demande

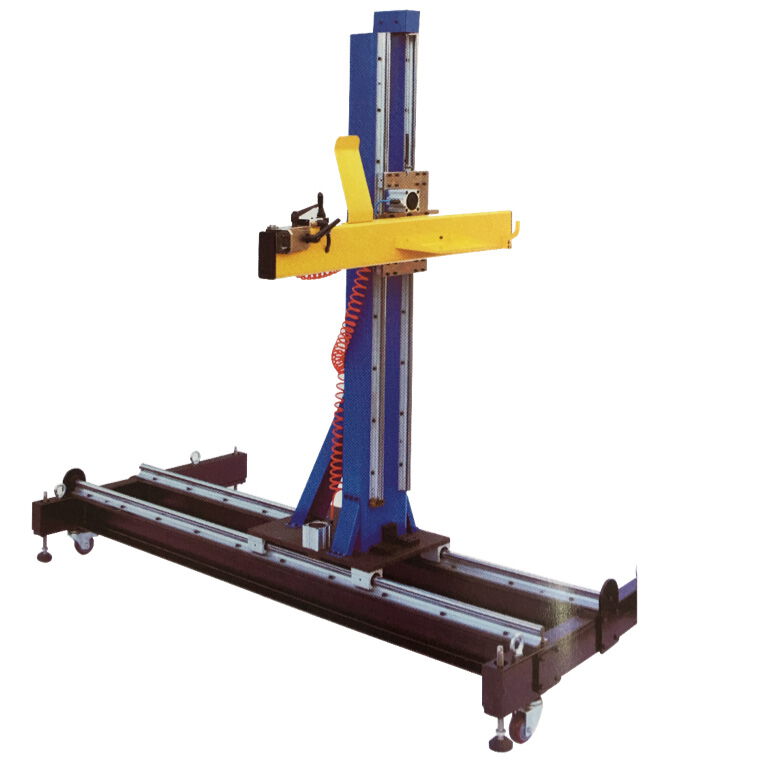

Positionneur de tube/plaque (pneumatique)

Grâce au positionneur de tube/plaque, la RBK 60 S peut être facilement positionnée sans équilibreur et centrée pneumatiquement sur le positionneur grâce au levier. La tête est alignée avec un centrage approprié sur la plaque tubulaire. Le positionneur repose sur des rouleaux et est fixé devant la plaque tubulaire par un réglage à vis.
