Głowice do spawania den sitowych

W przypadku głowic spawalniczych typu "rura-rura-arkusz" możliwe jest powtarzalne zgrzewanie rurek z arkuszami rurek przy stałej wysokiej jakości, zi bez zewnętrznego przewodu. Rury, które mają być spawane, mogą zlicować z arkuszem sitowym, przesunąć, wystawać lub na tylnym arkuszu.

Dodatki RBK

Wrzeciono A, Ø 4 mm | 0,157″ | Numer artykułu 1.2.3601

Trzpienie centrujące mm inch Numer artykułu:
Typ 01 9,8 – 10,3 0.386 – 0.406 1.2.3605
Typ 02 10,3 – 10,8 0.406 – 0.425 1.2.3630
Typ 03 10,8 – 11,3 0.425 – 0.445 1.2.3631
Typ 04 11,3 – 11,8 0.445 – 0.465 1.2.3632
Typ 05 11,8 – 12,3 0.465 – 0.484 1.2.3633
Typ 06 12,3 – 13,0 0.484 – 0.512 1.2.3634

Wrzeciono B, Ø 6 mm | 0,024″ | Numer artykułu: 1.2.3602

Trzpienie centrujące mm inch Numer artykułu
Typ 07 12,8 – 14,0 0.504 – 0.551 1.2.3606
Typ 08 13,8 – 15,0 0.543 – 0.591 1.2.3635
Typ 09 14,8 – 16,0 0.583 – 0.630 1.2.3636
Typ 10 15,8 – 17,0 0.622 – 0.669 1.2.3637
Typ 11 16,8 – 18,0 0.661 – 0.709 1.2.3638
Typ 12 17,8 – 19,0 0.701 – 0.748 1.2.3639
Typ 13 18,8 – 20,0 0.740 – 0.787 1.2.3640
Typ 14 19,8 – 22,5 0.780 – 0.886 1.2.3641

Wrzeciono C, Ø 9 mm | 0,035″ | Numer artykułu 1.2.3603

Trzpienie centrujące mm inch Numer artykułu
Typ 15 22,3 – 25,0 0.878 – 0.984 1.2.3607
Typ 16 24,5 – 27,0 0.965 – 1.063 1.2.3642
Typ 17 26,5 – 29,0 1.043 – 1.142 1.2.3643
Typ 18 28,5 – 31,0 1.122 – 1.220 1.2.3644
Typ 19 30,5 – 33,0 1.201 – 1.299 1.2.3608
Typ 20 32,5 – 36,0 1.280 – 1.417 1.2.3645
Typ 21 35,5 – 39,0 1.398 – 1.535 1.2.3646
Typ 22 38,5 – 42,0 1.516 – 1.654 1.2.3647
Typ 23 41,5 – 45,0 1.634 – 1.772 1.2.3648
Typ 24 44,5 – 48,0 1.752 – 1.890 1.2.3649
Typ 25 47,5 – 51,0 1.870 – 2.008 1.2.3650

Wrzecionol D, Ø 12 mm | 0,047″ | Numer artykułu 1.2.3604

Trzpienie centrujące mm inch Numer artykułu
Typ 26 50,5 – 54,0 1.988 – 2.126 1.2.3609
Typ 27 53,5 – 58,0 2.106 – 2.283 1.2.3651
Typ 28 57,5 – 62,0 2.264 – 2.441 1.2.3652
Typ 29 61,5 – 66,0 2.421 – 2.598 1.2.3653
Typ 30 65,5 – 70,0 2.579 – 2.756 1.2.3654
Typ 31 69,5 – 74,0 2.736 – 2.913 1.2.3655
Typ 32 73,5 – 78,0 2.894 – 3.071 1.2.3656

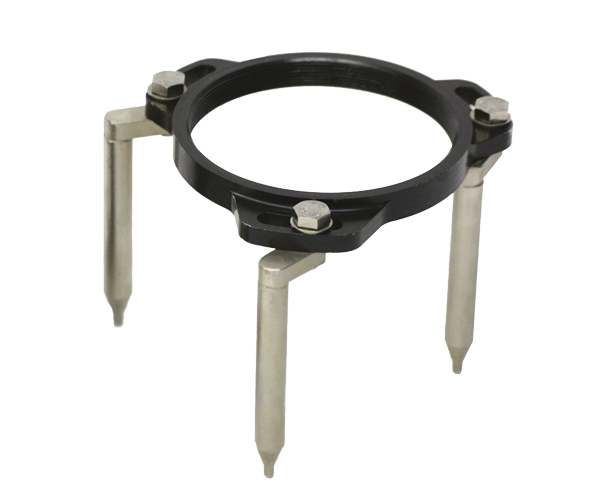

Trójnóg RBK20

  • Numer artykułu:
  • 1.2.3610

Trójnóg RBK16

  • Numer artykułu:
  • 1.2.3611

Pierścień dystansowy RBK20

  • Numer artykułu:
  • 1.2.3613

Pierścień dystansowy RBK16

  • Numer artykułu:
  • 1.2.3612

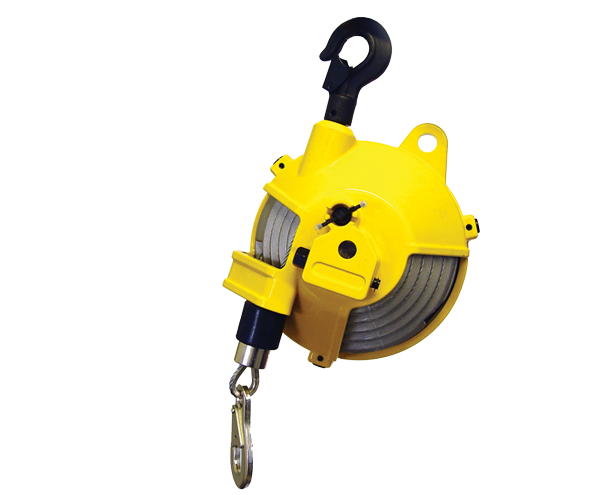

BALANSER RBK20 (4,5–9kg)

  • Numer artykułu:
  • 1.2.3617

BALANSER RBK16 (9–15kg)

  • Numer artykułu:
  • 1.2.3614
