Głowice do spawania den sitowych

W przypadku głowic spawalniczych typu "rura-rura-arkusz" możliwe jest powtarzalne zgrzewanie rurek z arkuszami rurek przy stałej wysokiej jakości, zi bez zewnętrznego przewodu. Rury, które mają być spawane, mogą zlicować z arkuszem sitowym, przesunąć, wystawać lub na tylnym arkuszu.

RBK 20 / RBK 16

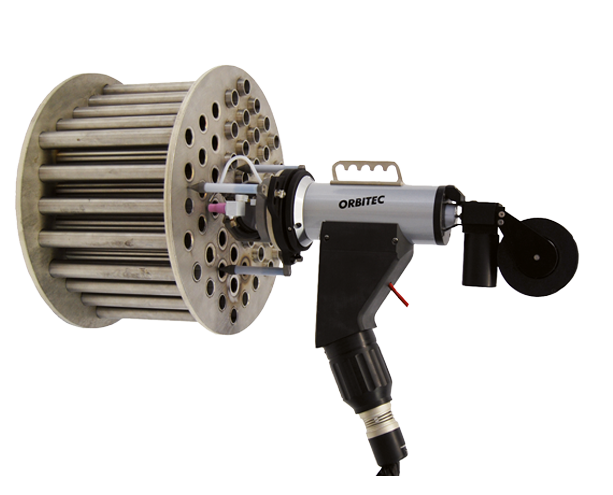

Głowica typu RBK 20 bez podajnika drutu

RBK 20 (z/bez podajnika drutu) ma ten sam zakres zastosowania co RBK – 16 (10 – 78 mm), jednak tu mamy zmodyfikowany system nastawu odległości elektrody (statycznie) i na stałe zamontowany (nieobrotowy) podajnik z drutem.

Dostawa obejmuje:

  • Głowicę
  • Pakiet przewodów chłodzony cieczą, 8 m
  • Trójnóg
  • Palnik
  • Komplet narzędzi
  • Numer artykułu:
  • 1.2.3503

Głowica typu RBK 20 z podajnikiem drutu

  • Numer artykułu:
  • 1.2.3504

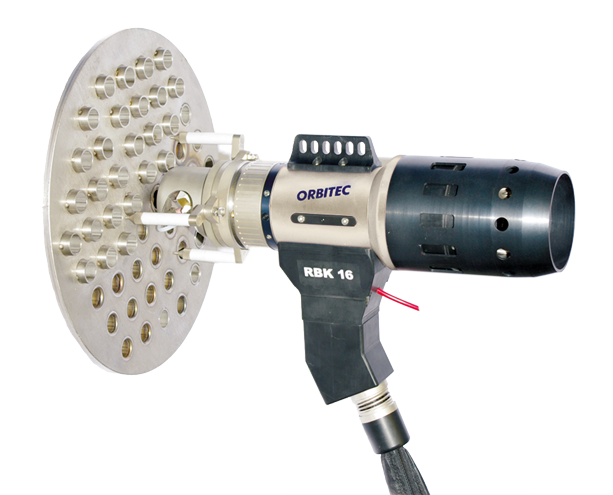

Głowica typu RBK 16 bez podajnika drutu

RBK 16 (z/bez podajnika drutu) opcjonalny podajnik drutu jest zintegrowany z urządzeniem. Zakres zastosowania od Ø 10 do 78 mm.

  • Numer artykułu:
  • 1.2.3501

Głowica typu RBK 16 z podajnikiem drutu

  • Numer artykułu:
  • 1.2.3502

Głowica RBK 16, z podajnikiem drutu i AVC, zawiera pakiet przewodów, 8m

  • Numer artykułu:
  • 1.2.3628

Wymiary

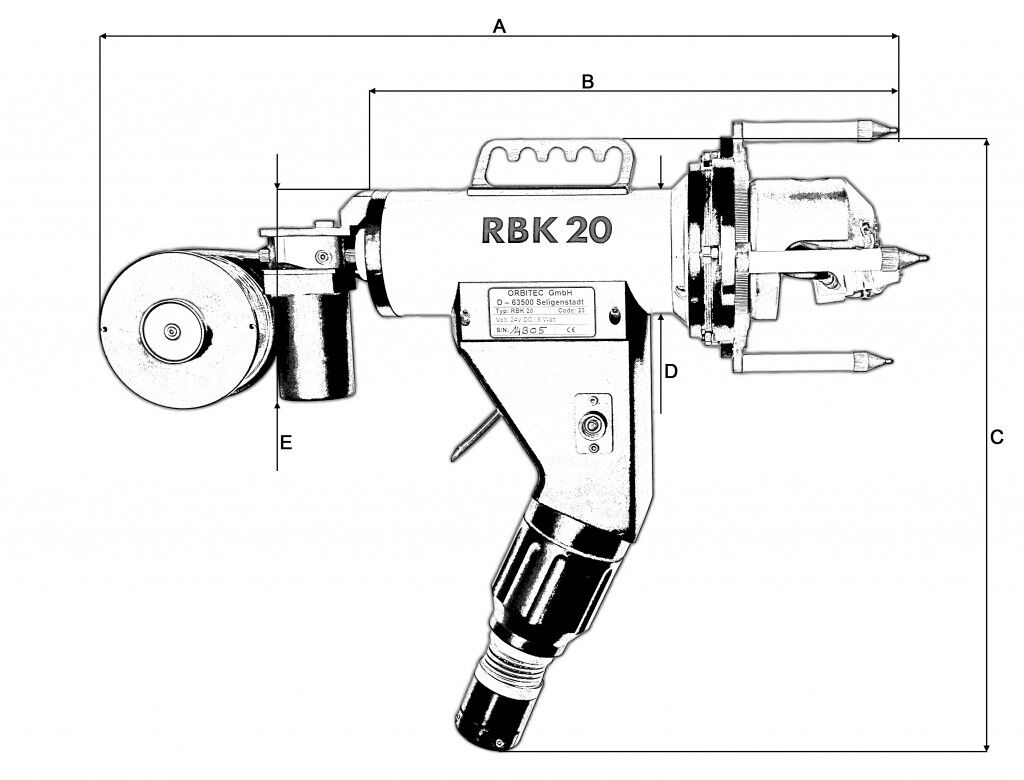

RBK 20
  • A
  • mm 500
  • inch 19.685
  • B
  • mm 330
  • inch 12.992
  • C
  • mm 400
  • inch 15.748
  • D
  • mm 80
  • inch 3.15
  • E
  • mm 130
  • inch 5.118

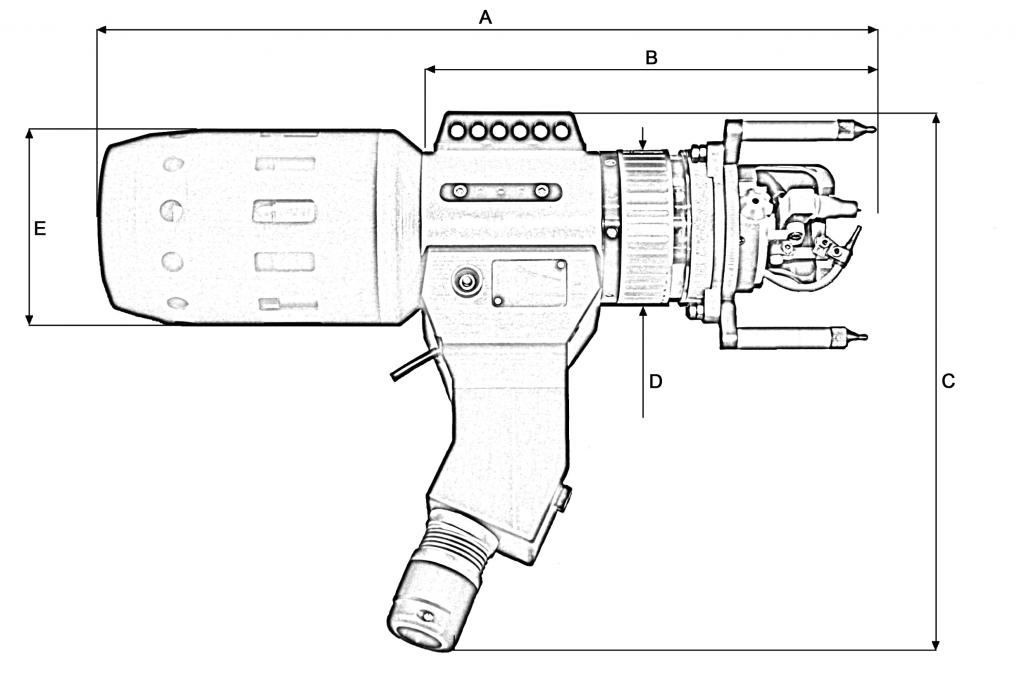

RBK 16
  • A
  • mm 490
  • inch 19.291
  • B
  • mm 290
  • inch 11.417
  • C
  • mm 390
  • inch 15.354
  • D
  • mm 100
  • inch 3.937
  • E
  • mm 130
  • inch 5.118

Dane techniczne:

Dane techniczne: RBK 20 RBK 16
Pozycja spawania Pionowa,pozioma Pionowa, pozioma
Kontrola położenia impuls impuls
Max.obciążenie. 200 A 200 A
Motor 24 V DC Tacho 24 V DC Tacho
Silnik podajnika drutu 18 VDC 18 VDC
Przejście wody,gazu Sprzęgło rot. Sprzęgło rotacyjne
Chłodzenie Ciecz Ciecz
Waga bez drutu 5 kg 8 kg
Waga z drutem 6 kg 10 kg
Pozycjonowanie Stopka trójnożna Stopka trójnożna
Prędkość obrotowa Min 0,33 obr./min Min 0,33 obr./min
Prędkość obrotowa Max 6,0 obr./min Max 6,0 obr./min
