Obrotnice

Obrotnice firmy Orbitec

Rozwiązanie do elementów nieorbitalnych



Nasza obrotnica umożliwia spawanie nawet elementów nieorbitalnych. Proces spawania różni się zastosowaniem pistoletu spawalniczego i głowic spawalniczych, ponieważ element jest zamocowany i obracany wokół palnika. Palnik TIG jest wygodnie ustawiany względem elementu za pomocą ramienia hydraulicznego. Przyrząd ma wał rurowy, przez który można formować wnętrze elementu na osi środkowej. Obrotnica Orbitec charakteryzuje się łatwą obsługą i elastycznością.

Elastyczność
użycia.

Precyzja
stosowania.

  • Spawanie elementów nieorbitalnych

  • Możliwość spawania dużych ilości

  • Inteligentne rozwiązanie alternatywne, elastyczność i solidność

Video

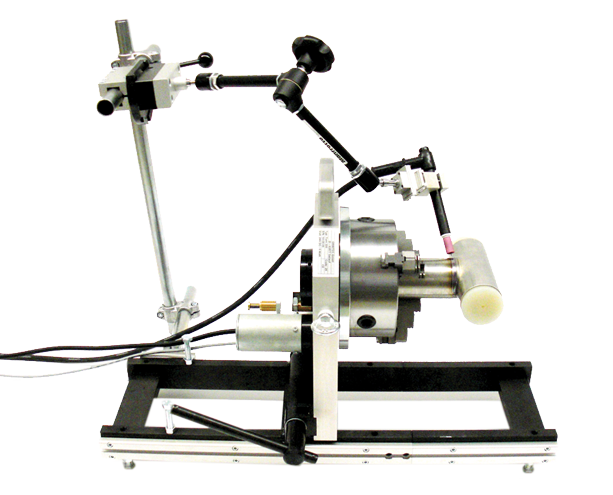

Stół obrotowy TURN 300

Zestaw obrotowy Tigtronic TURN 300, komplet

Znajduje zastosowanie w szczególności do spawania elementów składowych, które nie nadają się do spawania w standardowych głowicach, przy dużej liczebności elementów oraz przy spoinach pachwinowych z dodatkiem drutu.

  • Zakres średnic: fi 10mm do fi 230 mm (10-120 od zewnątrz, 50-230 od wewnątrz)
  • Otwór fi 70 mm (np. do centrowania)
  • Bezstopniowy obrót od 90° do 180
  • Wysokiej klasy imadło trójzębne
  • Przygotowane do adaptacji czujnika AVC (w połączeniu z systemem Tigtronic Orbital)



Dostawa obejmuje:

  • System obrotowy zawierający wspornik
  • Podnóżek z centrownikiem do rur i talerzem obrotowym
  • Hydrauliczne ramię ustawiane w trzech płaszczyznach
  • Wymienny uchwyt z palnikiem SR-9
  • Pakiet przewodów 8,5m
  • Przewód sterujący z przyłączem do podajnika drutu
  • Klucz
  • Przewód masowy
  • Numer artykułu:
  • 1.2.1801

Dane techniczne

Maksymalne obciążenie 300 N
Zakres obrotu 0 ° - 90 °, bezstopniowa regulacja
Aktualna transmisja max. 300 A
Moc uchwytu min. mm max. mm min. inch max. inch
Wewnętrzny 50 230 1,970″ 9,060″
Zewnętrzny 10 120 0,394″ 4,720″

Pakiet przewodów

  • Numer artykułu 1.2.1814
  • 4m,chłodzony gazem dla Turn300
  • Numer artykułu 1.2.1815
  • 4m,chłodzony cieczą dla Turn300
