Systèmes d’usinage d’extrémités de tubes

Usinage des extrémités des tubes - outils et accessoires appropriés de Orbitec GmbH

L’usinage des extrémités des tubes est l'une des opérations standard dans le domaine du soudage orbital qui sert à préparer les tubes pour le processus de soudage proprement dit. La qualité des outils sélectionnés et leur utilisation ciblée sont importantes pour obtenir les meilleurs résultats possible. Grâce à notre large et puissante gamme de produits, nous pouvons offrir à nos clients les bonnes solutions pour chaque application et chaque dimension de tube.

L’usinage des extrémités des tubes comme base pour la suite des opérations

Un usinage complet, rapide et surtout propre des extrémités de tubes est importante et sert de base à toutes les autres mesures. Pour y parvenir, les entreprises doivent s'appuyer sur des outils de qualité et des accessoires adaptés afin d'améliorer la qualité de l’usinage et la rapidité du travail en conséquence. Les solutions d'Orbitec vous fournissent les outils nécessaires pour répondre à vos besoins.

Planfix 115 S

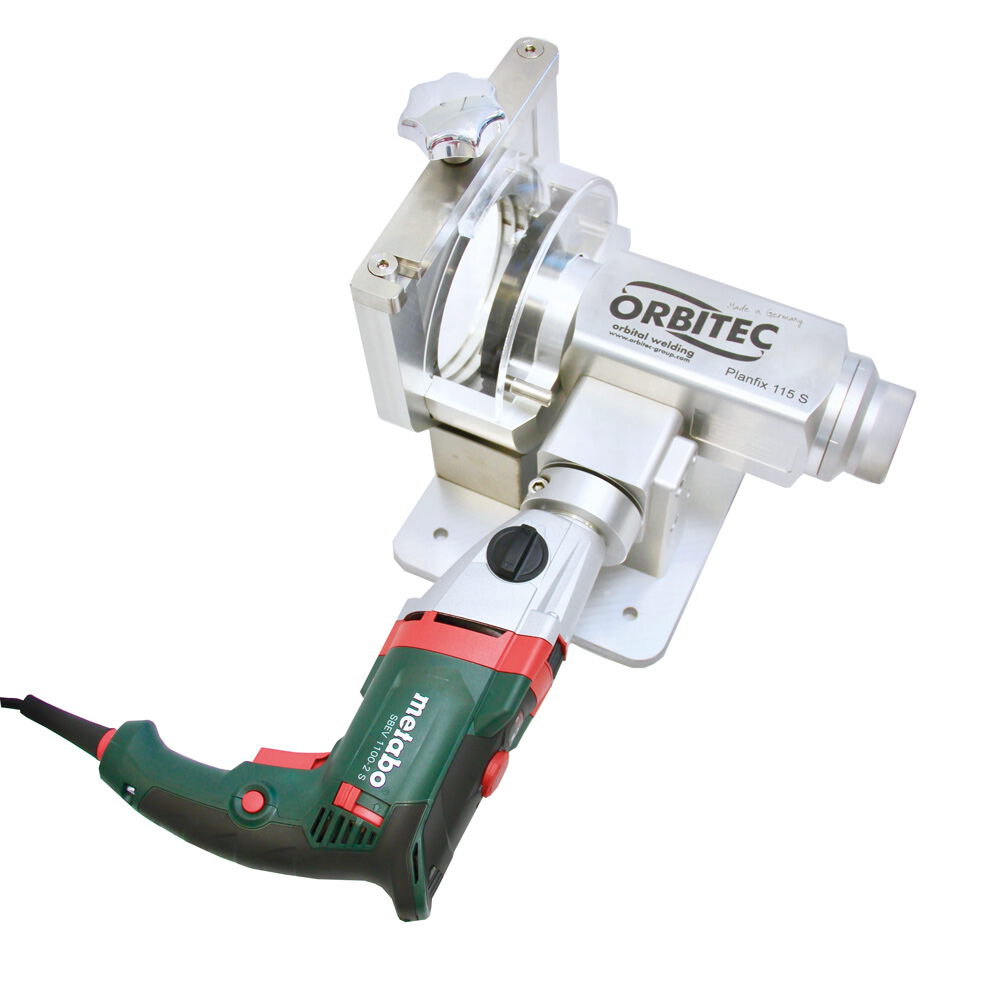

Appareil de traitement d’extrémités de tubes PLANFIX 115 S

Le Planfix 115 S est un puissant appareil de nivelage et de chanfreinage avec engrenage angulaire pour une utilisation mobile ou stationnaire avec un entraînement sur secteur. Il est doté d'une grande fenêtre d'observation, d'un récipient de collecte des copeaux et d'une avancée avec une graduation de 0,1 mm. En option, l’appareil peut être utilisé avec un support de plaquettes amovibles pour plaquettes amovibles utilisables des deux côtés ou avec les fameux aciers plans en L Orbitec.

Données techniques

Données techniques Planfix 115 S
Réseau 230 V
Planfis 115 S
Réseau 120 V
Planfix 115 S
(sans entrainement)
Plage d’application mm | pouces DE 9,53-114,3 mm | 0,375“-4,500“ DE 9,53-114,3 mm | 0,375“-4,500“ DE 9,53-114,3 mm | 0,375“-4,500“
Épaisseur de paroi max. 4,0 mm max. 4,0 mm max. 4,0 mm
Dimensions 530 x 315 x 295 mm 530 x 315 x 295 mm 300 x 320 x 300 mm
Poids 15 kg 15 kg 13 kg
Entrainement Metabo Metabo -
Vitesse de rotation au ralenti 0-1100/
0-3100/min
0-1100/
0-3100/min
-
Tension secteur 230-240 V 110-120 V -
Fréquence secteur 50-60 Hz 50-60 Hz -
Courant max. 5,1A 10,5A -

Contenu de la livraison

Données techniques Planfix 115 S
Réseau 230 V
Planfis 115 S
Réseau 120 V
Planfix 115 S
(sans entrainement)
Insert de serrage
Entrainement -
Support de plaquettes amovibles - - -
Plaquette amovible - - -
Outil de coupe spécial - - -
Set d’outils -
Coffret de transport -
Référence 1.1.4200 1.2.4200 1.0.4200

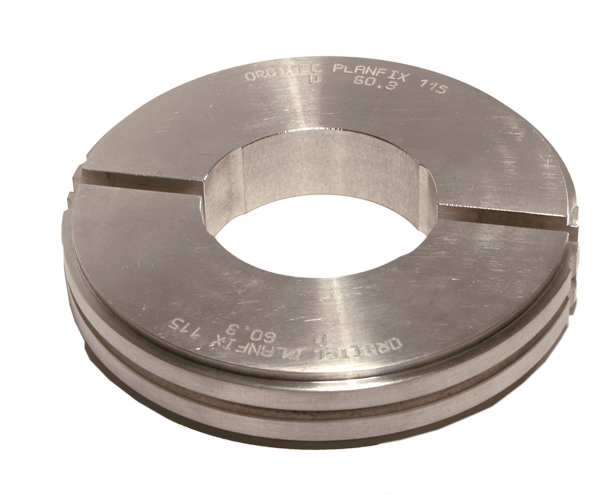

Mâchoires de serrage Planfix 115 S

Pour chaque diamètre extérieur du tube 1 jeu = 2 demi coques.
De plus, les mâchoires de serrage de la tête de soudage OSK 115 sont utilisables.

  • Référence
  • 1.3.4007 + Ø

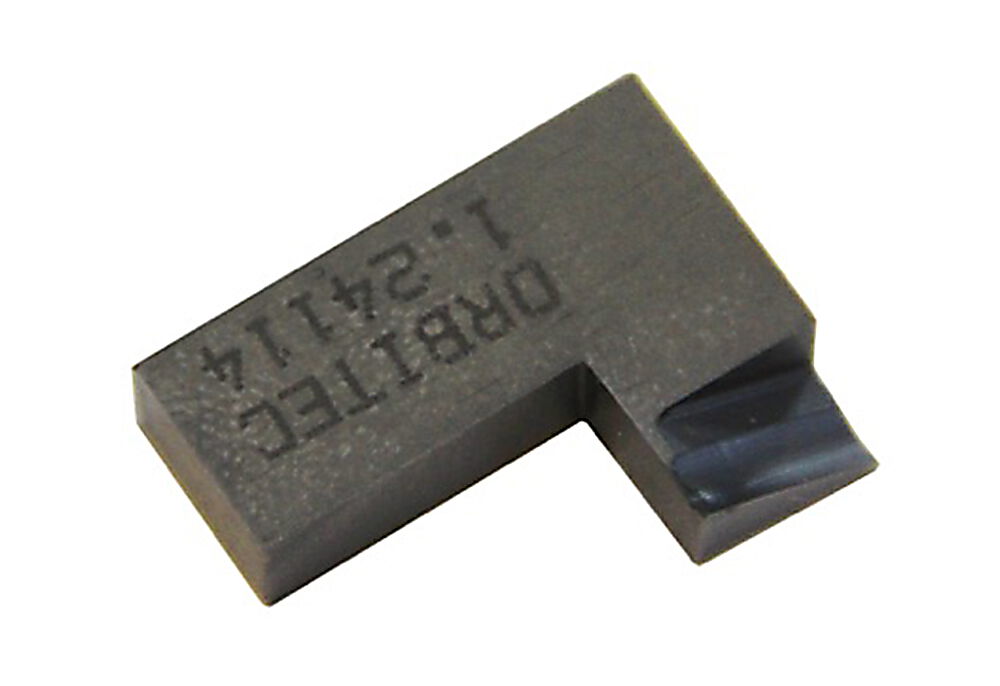

Outil de coupe spécial HSS (revêtement TIC)

Outil de coupe spécial HSS pour biseauter à 30° et 37,5° sur demande.

  • Référence
  • 1.2.4114

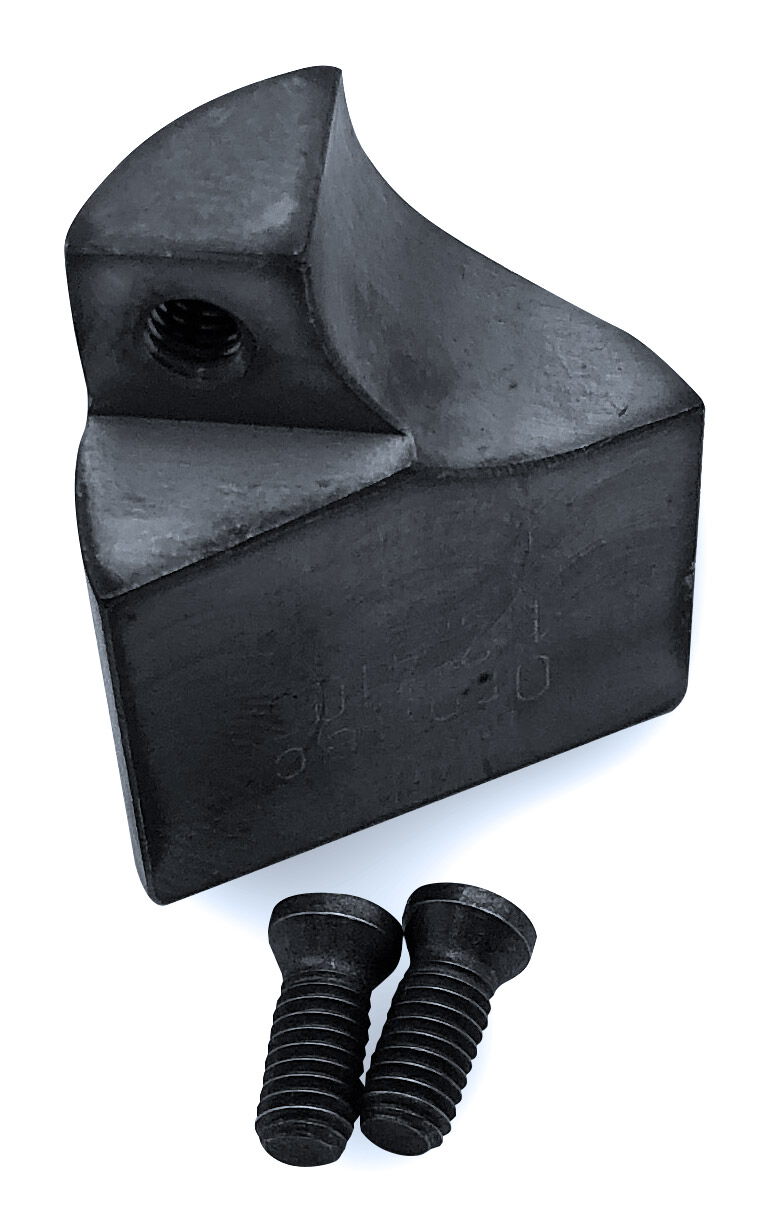

Support de plaquettes amovibles Planfix

  • Référence
  • 1.2.4105

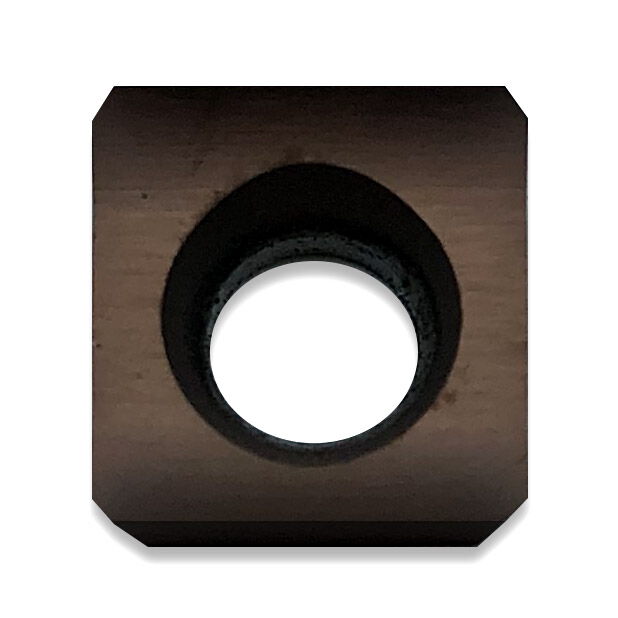

Plaquette amovible (revêtement TIC)

Se caractérise par une longue durée de vie et permet d'usiner rapidement et de manière fiable des aciers non alliés, faiblement et fortement alliés avec une grande précision.

  • Référence
  • 1.2.4115
