Orbitalschweißköpfe – leistungsstark, platzsparend, vielseitig
Unsere gasgekühlten Orbitalschweißköpfe sind die perfekte Wahl für klassische Kassettenschweiß-Anwendungen. Dank durchdachtem Wechselsystem genügt eine Antriebseinheit für verschiedene Köpfe – effizient und wirtschaftlich. Ergänzt wird das Portfolio durch einen Mikrofittingschweißkopf mit minimalem Platzbedarf und hoher thermischer Belastbarkeit – ideal für enge Einbausituationen.
Exklusiv bei Orbitec: Flexibles Wechselsystem für Orbitalschweißköpfe
Durch die Trennung von Antriebseinheit, Schlauchpaket und Schweißkopf lassen sich mit nur einer Antriebseinheit verschiedene Kassettenschweißköpfe nutzen (ausgenommen Microfittingschweißkopf). Das sorgt für maximale Flexibilität bei gleichzeitig reduzierten Kosten.
Mikrofittingschweisskopf OSK 13 S
Gasgekühlter Schweißkopf für Anwendungen mit extrem geringen Platzvorgaben wie z. B. in der Halbleiterindustrie. Speziell auch zum Verschweißen von Mikrofittingen konzipiert. Die Konstruktion (gezielte Gasführung) und Werkstoffauswahl ermöglichen eine hohe thermische Belastbarkeit, auch ohne Wasserkühlung.
OSK 13 S
inkl. Antriebseinheit, 6 m
- Extrem schmale / kompakte Bauform
- Sehr wartungsfreundliche Anordnung der Baugruppe des Kopfes
- Antriebseinheit 6 m mit handlichem Griffstück (Start-Stopp-Taste sowie Statusanzeige).
- Schweißkopf kompatibel mit Spannkassetten Fabrikat Arc Machines, Modell 9-500
Geltungsbereich: DA 3,17 – 12,7 mm / 0,125″ – 0,500″
Gewicht: 2,4 kg
Art.-Nr.: 1.3.4000
Zubehör und Erweiterung OSK 13 S
Spannkassette OSK 13 S für Mikrofittinge
Für das Schweißen mit extrem geringen Platzvorgaben
- Orbitec-Spannkassette TCA, Baubreite 12 mm (0,472 inch)
- Spannkassetten kompatibel mit Arc Machines
- Modell 9-500 Kassette in beide Richtungen montierbar
Art.-Nr.: 1.3.4001 + Ø
Umbausatz für Spannblock OSK 13 S
Für die Nutzung von Spannblöcken erforderlich
Art.-Nr.: 1.3.4004
Spannblock OSK 13 S für Rohr-in-Boden-Verbindungen
inkl. Einstellehre für Rohr
Art.-Nr.: 1.3.4005
Spannbacken für OSK 13 für Spannblock
(je Rohraußen-Ø 1 Satz = 4 Stück) inkl. Einstellehre für Elektrodenabstand
Art.-Nr.: 1.3.4008 + Ø
Fitting Anbausatz für Spannblock OSK 13 S
Nur in Verbindung mit Spannblock Rohr-Rohr anwenden
Art.-Nr.: 1.3.4008 + Ø
Halter für OSK 13 S für Werkbank
Art.-Nr.: 1.3.4022
Kleinwerkzeugsatz OSK 13 S
Lieferumfang:
- Inbusschlüsselsatz, 6-teilig
- Fühlerlehre, 13 Blatt
- Pinzette
- Diverse Schraubendreher
- Koffer
Art.-Nr.: 1.2.0133
7 Artikel
Gasgekühlte Schweissköpfe OSK CS
Unsere neue Generation von 2 gasgekühlten, kompakten Schweißköpfen, technisch optimiert und in neuem Design, für kleinere Nennweiten und mit Spannhebeln. Die Köpfe wurden mit einem schmalen Griffstück auch für besonders beengte Platzverhältnisse konzipiert.
OSK 21 CS
Geltungsbereich: DA 3,17 – 21,3 mm / 0,125“ – 0,839“
Gewicht: 0,8 kg
Art.-Nr.: 1.0.2820
OSK 38 CS
Geltungsbereich: DA 3,17 – 38,1 mm / 0,125″ – 1,500″
Gewicht: 1,3 kg
Art.-Nr.: 1.0.2920
Gasgekühlte Schweissköpfe OSK S
Unsere neue Generation von 3 gasgekühlten Schweißköpfen im Geltungsbereich von DA 6 – 114,3 mm / 0,250“ – 4,500“ technisch optimiert und in neuem Design. Besondere Konstruktionsmerkmale und Werkstoffauswahl ermöglichen eine hohe thermische Belastbarkeit, auch ohne Wasserkühlung. Die Köpfe sind noch schmaler und verfügen über ein Schnellspannsystem für die Spannbacken.
OSK 53 S
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Art.-Nr.: 1.0.2620
OSK 76 S
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Art.-Nr.: 1.0.2620
OSK 115 S
Geltungsbereich: DA 6 – 76,2 mm / 0,250″ – 3,000″
Gewicht: 2,6 kg
Art.-Nr.: 1.1.2720
Notwendige Komponenten
Für den Betrieb eines OSK-Schweißkopfs sind folgende Komponenten erforderlich. Die Antriebseinheit enthält den Motor sowie die Start-Stopp-Funktion für den Schweißkopf. Passende Spannbacken sorgen für die sichere Fixierung und werden je nach Rohrdurchmesser individuell eingesetzt.
Antriebseinheit OSK C, 8 m
Antriebseinheit für OSK C und CS, bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/ Getriebeeinheit sowie Schlauchpaket 8 m.
Art.-Nr.: 1.3.2003
Adapterflansch OSK G oder S auf C oder CS
Vorteil: Beim Umrüsten mit diesem Flansch können Sie die OSK C oder CS Schweißköpfe auch mit der Antriebseinheit OSK G oder S einsetzen.
Art.-Nr.: 1.3.2011
OSK S Antriebseinheit
Antriebseinheiten bestehend aus Griffstück mit Bedienelement (Start-Stopp-Taste und Statusanzeige), Aufnahmeflansch, Motor-/Getriebeeinheit sowie Schlauchpaket 8 m. Antriebseinheiten und Schweißköpfe OSK S und G sind untereinander kompatibel!
Art.-Nr.: 1.3.2057
Spannbacken OSK
Wir verfügen über ein umfangreiches Lager an Spannbacken aller OSK-Köpfe. Je Rohraussendurchmesser 1 Satz = 4 Halbschalen. Alle lagermäßig geführten Spannbacken-Ø finden Sie in der Tabelle weiter unten. Andere Ø sowie Spannbacken mit verbreiteter Auflagefläche auf Anfrage als Sonderanfertigung.
Spannbackensatz für OSK 21
Art.-Nr.: 1.3.2321 + Ø
Art.-Nr.: 1.3.2321 + Ø
Spannbackensatz für OSK 38
Art.-Nr.: 1.3.2021 + Ø
Art.-Nr.: 1.3.2021 + Ø
Spannbackensatz für OSK 53
Art.-Nr.: 1.3.2521 + Ø
Art.-Nr.: 1.3.2521 + Ø
Spannbackensatz für OSK 76
Art.-Nr.: 1.3.2621 + Ø
Art.-Nr.: 1.3.2621 + Ø
Spannbackensatz für OSK 115
Art.-Nr.: 1.3.2721 + Ø
Art.-Nr.: 1.3.2721 + Ø
Spannbackensatz für OSK 170 HP
Art.-Nr.: 1.3.2898 + Ø
Art.-Nr.: 1.3.2898 + Ø
Spannbackensatz für OSK 170 auf 115
Art.-Nr.: 1.1.28980
Art.-Nr.: 1.1.28980
Spannbacken in HP-Ausführung (OSK 53/76/115)
Spannbacken in HP-Ausführung (OSK 53/76/115/170) zur Optimierung der Anlauffarben im Reinstmedienbereich auf Anfrage.
Art.-Nr.: on request
Wolfram-Elektroden
SuperArc: Präzisionsgefertigte Einweg-Wolframelektroden für die reproduzierbare Orbitalschweißung. Senken Sie Ihrer Kosten, denn jeder neue Anschliff von Hand kostet Zeit und Geld. Standardqualität WC 20 nach DIN EN ISO 6848.
Fertigmaße für alle ORBITEC-Schweißköpfe in Abhängigkeit der Rohraussendurchmesser.
- Ø 1,0 mm, Länge nach Angabe, Ø Tip-Fläche 0,1 mm, Anschliff 30°
- Ø 1,6 mm, Länge nach Angabe, Ø Tip-Fläche 0,2 mm, Anschliff 18
- Ø 2,4 mm, Länge nach Angabe, Ø Tip-Fläche 0,4 mm, Anschliff 30°
WOLFRAMELEKTRODE SUPERARC Ø 1,0 mm
Art.-Nr.: 1.2.0202+mm
Art.-Nr.: 1.2.0202+mm
WOLFRAMELEKTRODE SUPERARC Ø 1,6 mm
Art.-Nr.: 1.2.0200+mm
Art.-Nr.: 1.2.0200+mm
WOLFRAMELEKTRODE SUPERARC Ø 2,4 mm
Art.-Nr.: 1.2.0201+mm
Art.-Nr.: 1.2.0201+mm
Zubehör und Erweiterung
Als Komplettanbieter für Orbitalschweißen umfasst unser Sortiment auch ein umfangreiches Angebot an Zubehör. Für Orbitalschweißköpfe erhalten Sie Elektrodenhalter und GA-Gasabdeckungsbacken. Sie kommen beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen zum Einsatz.
Seitenversetzter Elektrodenhalter
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
für Elektroden -Ø 1,6 mm | 0,063″
Art.-Nr.: 1.3.3106
Art.-Nr.: 1.3.3106
für Elektroden -Ø 2,4 mm |0,094″
Art.-Nr.: 1.3.3101
Art.-Nr.: 1.3.3101
Elektrodenhalter eindrehbar
Ab OSK 53
Der maximale Geltungsbereich der Schweißkopfgröße ist dann reduziert.
für Elektroden -Ø 1,6 mm | 0,063″
Art.-Nr.: 1.3.3102
Art.-Nr.: 1.3.3102
für Elektroden -Ø 2,4 mm |0,094″
Art.-Nr.: 1.3.3107
Art.-Nr.: 1.3.3107
GA-Grundbacken
GGA-Backen sind besonders schmal und bestehen aus einer Aluminium-Grundbacke und einer anschraubbaren Gasabdeckungsbacke aus hitzebeständigem GFK-Material. Sie werden eingesetzt beim Verschweißen von Fittingen, Flanschen sowie Komponenten mit kurzen Schweißstutzen. In Verbindung mit einem seitenversetzten bzw. eindrehbaren Elektrodenhalter kann die Schweißung extrem nahe an einer Schweißkopfseite erfolgen. Auf der gegenüberliegenden Kopfseite ist ein Spannbackensatz mit verbreiteter Auflagefläche zur sicheren Fixierung zu empfehlen. GA-Spannbacken sind lieferbar für Schweissköpfe OSK 53 / 76 / 115 (der max. Geltungsbereich ist eingeschränkt).
GA-Grundbacken und Gasabdeckungen (1 Satz = 2 Halbschalen)
GA-Grundbacke für OSK 53
Art.-Nr.: 1.2.3305
Art.-Nr.: 1.2.3305
GA-Grundbacke für OSK 76
Art.-Nr.: 1.2.3304
Art.-Nr.: 1.2.3304
GA-Grundbacke für OSK 115
Art.-Nr.: 1.2.3303
Art.-Nr.: 1.2.3303
GA-Gasabdeckungsbacke (GFK)
(Anpassung durch den Kunden)
für OSK 53
Art.-Nr.: 1.2.3308
Art.-Nr.: 1.2.3308
für OSK 76
Art.-Nr.: 1.2.3307
Art.-Nr.: 1.2.3307
für OSK 115
Art.-Nr.: 1.2.3306
Art.-Nr.: 1.2.3306
GA-Gasabdeckungsbacke (GFK)
(Vorgefertigt mit Durchgangsloch)
für OSK 53
Art.-Nr.: 1.2.3309
Art.-Nr.: 1.2.3309
für OSK 76
Art.-Nr.: 1.2.3310
Art.-Nr.: 1.2.3310
für OSK 115
Art.-Nr.: 1.2.3311
Art.-Nr.: 1.2.3311
Halter für OSK C, CS und CW für Werkbank
Art.-Nr.: 1.0.5502
Halter für OSK S, SW und G für Werkbank
Art.-Nr.: 1.0.5501
Verlängerungsschlauchpaket, 8 m, gasgekühlt
Art.-Nr.: 1.3.2005
Verlängerungsschlauchpaket, 8 m, gas-/wassergekühlt kombiniert
Art.-Nr.: 1.3.2006
Gasgekühlter Schweißkopf OSK 21 CB mit Spannblock für Rohr-Rohr-Verbindungen
OSK 21 CB mit Augen- & Spannschraube, inkl. Einstellehre für Rohr
Geltungsbereich: DA 3,17 - 21,3 mm | 0,125“ - 0,839“
Gewicht: 1,0 kg
Art.-Nr.: 1.0.28202
Rohr-Spannvorrichtung für OSK 21/38
DA 6,35 - 25,40 mm | 0.250“ - 1.000“
Art.-Nr.: 1.2.0154
Elektroden-Schleifgeräte S-TGS C bzw. CL
Tragbare Elektroden-Schleifgeräte zum präzisen und schnellen Bearbeiten von Wolframelektroden zum WIG Orbital- und Handschweißen.
- Einfache & schnelle Bedienung
- Hohe Präzision und dadurch Reproduzierbarkeit
- Schleifen in Längsrichtung
- Anbringung einer Tip-Fläche an der Elektrode möglich
- Fester Schleifwinkel
- Anschleifen ohne Spannzange
- Trennen der Elektrode
- Wahlweise als Akku oder 230 V Gerät
- Schleifscheibe beidseitig nutzbar
- Sehr leicht und handlich
Lieferumfang:
- Elektroden-Schleifgerät
- Diamantscheibe
- T-Schlüssel Innensechskant 3 mm
- Transportkoffer
- Ladekabel (nur bei Akkugerät)
Technische Daten S-TGS C // S-TGS CL
- Leistung: 170 W
- Netzanschluss: 220-240 V / 50-60 Hz // 10,8 V / 1500 mA
- Drehzahl: Regelbar von 8.000 bis 35.000 U/min // 8.000 bis 35.000 U/min
- Schleifwinkel: 15°, 18°, 22,5° und 30°
- Elektrodendurchmesser: 1,0 mm, 1,6 mm, 2,0 mm, 2,4 mm, 3,2 mm
- Diamantscheibe: Ø 38 mm
- Gewicht: 0,79 Kg // 0,48 Kg
S-TGS C
Art.-Nr.: 1.1.0215
Art.-Nr.: 1.1.0215
S-TGS CL
Art.-Nr.: 1.1.0219
Art.-Nr.: 1.1.0219

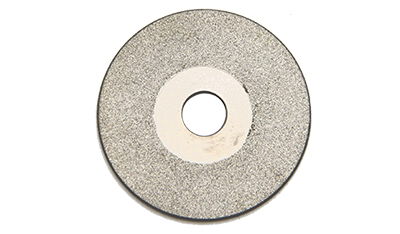

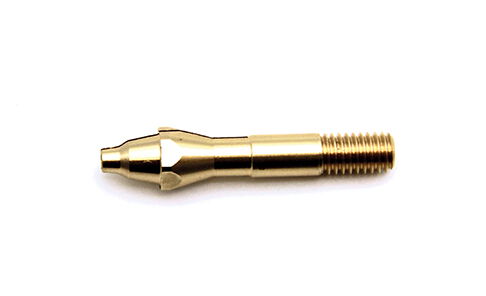

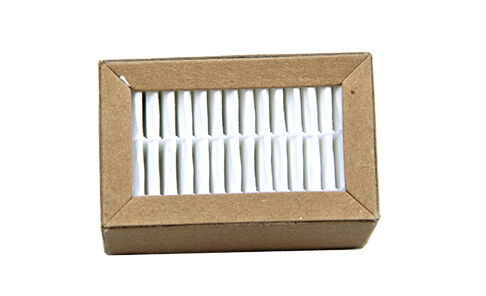

Diamantscheibe S-TGS mittlere Körnung
beidseitig verwendbar
Art.-Nr.: 1.1.0216
Mobiler Orbital-Arbeitsplatz
- Elektrische Versorgung für Hilfsgeräte integriert: 5 x 230 V, 10 A (nicht für Stromquelle geeignet !)
- 2 Lenkrollen Ø 160 mm mit Totalfeststeller
- 2 Bockrollen Ø 280 mm
- Ausziehbare Flaschenhalterung mit Befestigungskette über dem Schwerpunkt der Flasche
- Hochwertige Pulverbeschichtung
- Stabile Arbeitsplatte aus Edelstahl, gekantet
- Ablage für Restsauerstoffmessgerät
- Aufnahme Schraubstock mit Spannprisma
- Halterung offene Schweißzange
- Halterung Handschlauchpaket
- Stellfläche Inverter, Kühlgerät etc.
Maße ohne montierten Halterungen:
1110 x 710 x 850 mm (L x B x H)
Gewicht: unbestückt ca. 70 kg
Mobiler Arbeitsplatz
Art.-Nr.: 1.2.0128
Art.-Nr.: 1.2.0128
14 Artikel
