SCIES COUPE-TUBE S-LT

Oui. Grâce à la prise concentrique des mors de serrage à 0°, 90°, 180° et 270°, le tube est stabilisé sur toute sa circonférence. Les légères ovalisations sont compensées et le tube reste stable pendant la coupe.

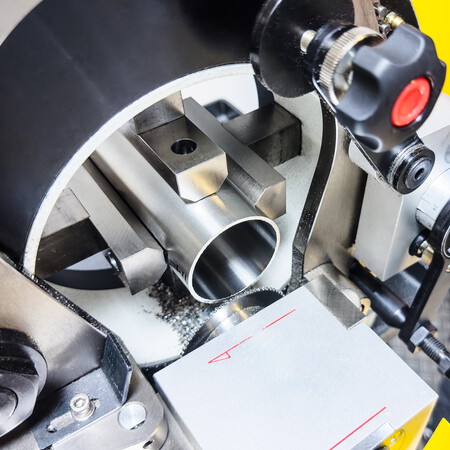

Oui. Dans ces secteurs, on utilise souvent des tubes avec des surfaces intérieures électropolies, particulièrement sensibles aux copeaux. La S-LT élimine les copeaux pendant la coupe grâce à une brosse intégrée, ce qui permet d’éviter en grande partie les rayures à l’intérieur du tube.

Oui. Dans ces secteurs, on traite souvent des tubes en acier inoxydable à paroi mince qui nécessitent un serrage sans déformation. La S-LT utilise des mors de serrage et des mors de réduction en acier inoxydable, garantissant un maintien sûr des tubes et évitant toute contamination du matériau.

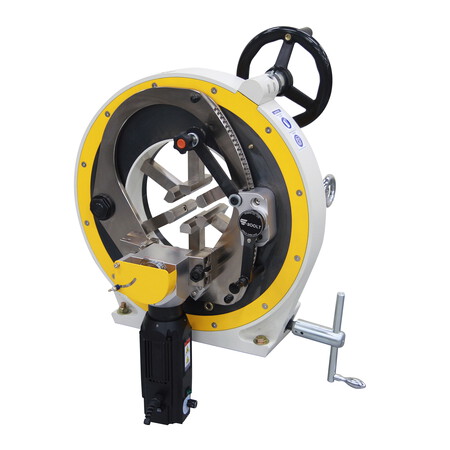

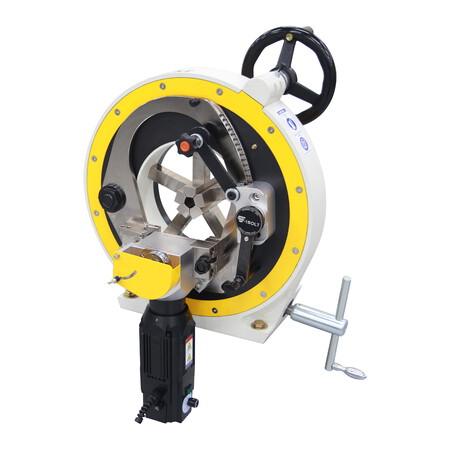

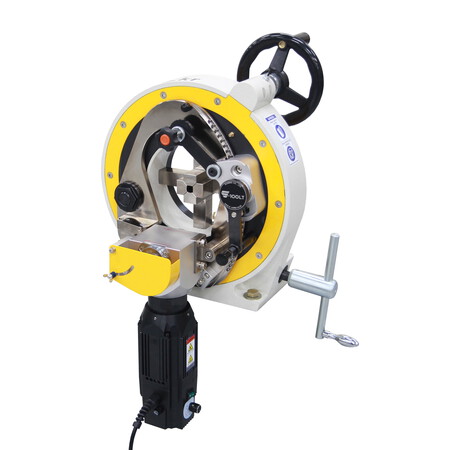

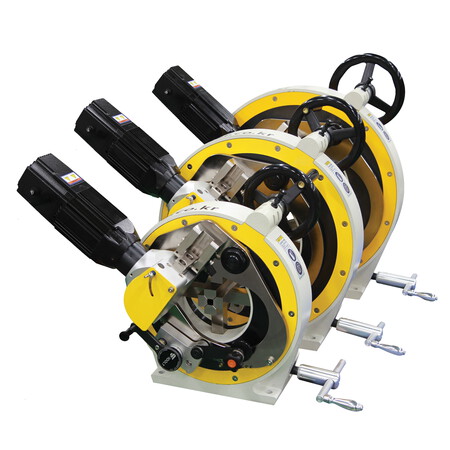

La scie à tube S-LT est une machine motorisée pour des coupes précises et perpendiculaires ainsi que pour des opérations de chanfreinage. Elle garantit des résultats reproductibles, convient aux épaisseurs de paroi plus importantes et est idéale pour la préparation professionnelle des soudures en production en série. En revanche, le système Quick-Lock est un outil manuel de coupe de tubes. Il peut être utilisé sans dispositif de serrage supplémentaire et permet des coupes rapides à 90° (avec une meuleuse d’angle ou une scie sabre) directement sur chantier lorsque l’utilisation d’une machine n’est pas possible.

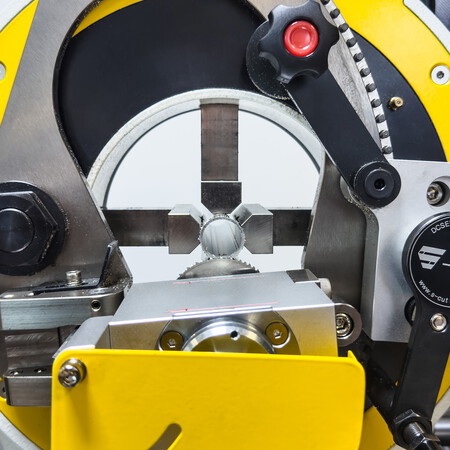

Le serrage concentrique signifie que plusieurs mors de serrage maintiennent le tube uniformément sur toute sa circonférence sans le déformer. Cela est essentiel pour des coupes précises à 90°. La scie à tube S-LT utilise le principe de serrage concentrique avec 4 à 6 mors en acier inoxydable.

Les mors de serrage sont des demi-coquilles en acier inoxydable qui maintiennent les tubes de manière sûre et sans déformation. Ils font partie de toutes les scies à tube S-LT.

Un étau provoque des indentations, une ovalisation et des déformations. Les tubes deviennent inutilisables, car ils ne peuvent plus être alignés ni soudés avec précision.

Les variations du matériau, notamment en teneur en soufre ou en épaisseur de paroi, modifient le comportement de coupe et influencent la soudabilité ultérieure. L’ovalisation et les tolérances de fabrication ont également un impact direct sur la précision de coupe. La scie à tube S-LT compense cela grâce à son système de serrage concentrique avec 4 à 6 mors en acier inoxydable, qui stabilise le tube et empêche toute déformation pendant la coupe.

Une coupe inclinée empêche l’alignement précis de deux tubes. Cela entraîne la formation de jeux, une mauvaise soudure de racine et des paramètres de soudage instables. Seule une coupe parfaitement perpendiculaire et sans bavure permet d’obtenir un cordon de soudage orbital de haute qualité.

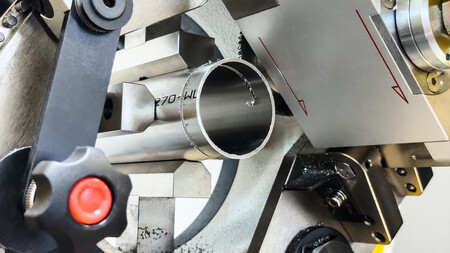

Lors de la coupe avec la scie orbitale S-LT, la lame tourne à 360° autour du tube. Elle suit la section du tube et permet une coupe uniforme et sans déformation.

La vitesse de coupe de la scie à tube S-LT est réglable. La machine est équipée d’une molette de réglage permettant d’adapter individuellement la vitesse de rotation. La plage de réglage se situe entre 50 et 120 tours par minute (tr/min). Cela permet d’ajuster de manière optimale la vitesse de coupe en fonction du matériau, du diamètre du tube et des exigences de travail, garantissant ainsi des coupes propres et un usinage efficace.

La scie à tube S-LT se distingue en matière de sécurité notamment grâce à son utilisation bien pensée. Le moteur de la machine est commandé par un volant manuel, ce qui permet à l’opérateur de maintenir une distance de sécurité par rapport à la lame. Ainsi, les mains restent volontairement éloignées de la lame en rotation pendant le travail, ce qui réduit considérablement le risque de blessure.

Ce mode d’utilisation assure non seulement un meilleur contrôle du processus de coupe, mais améliore également la sécurité, car l’utilisateur peut guider la machine de manière contrôlée sans se rapprocher de la zone dangereuse. Cela permet un travail à la fois sûr et efficace.

La scie à tube S-LT est une scie spécialement conçue pour les tubes. Le tube est solidement fixé dans la machine, généralement à l’aide de 4 à 6 mors de serrage, ce qui garantit sa stabilité et son alignement précis pendant la coupe. Cela permet d’obtenir une coupe précise et parfaitement perpendiculaire à 90°, ce qui est particulièrement important pour le soudage orbital. De plus, le système de serrage concentrique empêche toute déformation du tube pendant la coupe.

Une scie à ruban conventionnelle, en revanche, est une machine de coupe universelle pour différents types de pièces (carrées, ovales et rondes). Elle n’est pas spécifiquement conçue pour les tubes et offre donc généralement moins de précision pour leur coupe.

Un coupe-tube, quant à lui, fonctionne avec une molette de coupe qui tourne autour du tube tout en étant progressivement serrée, ce qui peut entraîner des déformations. Après la coupe, la face doit être dressée avant de pouvoir effectuer un soudage orbital.

Les mors de réduction permettent de serrer des diamètres de tube plus petits dans la plage de travail de la scie.

Pour une préparation de joint adaptée au soudage orbital, différents outils sont nécessaires selon l’application. Dans de nombreux cas, un appareil de préparation d’extrémités de tube PLANFIX tel que le Planfix 40 S ou 115 S est requis pour dresser ou chanfreiner les tubes avec précision, notamment lorsque des faces parfaitement perpendiculaires sont exigées. En cas de faibles bavures ou de petits diamètres, il suffit souvent d’ébavurer l’intérieur et l’extérieur afin de préparer proprement les arêtes de coupe pour le soudage. Les outils nécessaires dépendent toujours du matériau, de l’épaisseur de paroi et des exigences de la future soudure orbitale. Nous serons ravis de vous conseiller personnellement.
